在园区网络中，Wi-Fi最开始是作为有线网络的延伸和补充，今天，很多客户已经开始规模部署全线园区网络，Wi-Fi网络逐渐从替补变成了主力。无论是独立AC还是插卡式AC，有线流量和无线流量完全分离，这将导致有线用户和无线用户的网络管理、流量转发、故障定位、接入认证以及访问策略的实施都要分开进行，增加了独立体系的维护管理难度。
基于此，业界陆续推出有线无线深度融合的方案，实现了有线网络和无线网络的统一转发、统一管理。
为什么需要有线无线深度融合

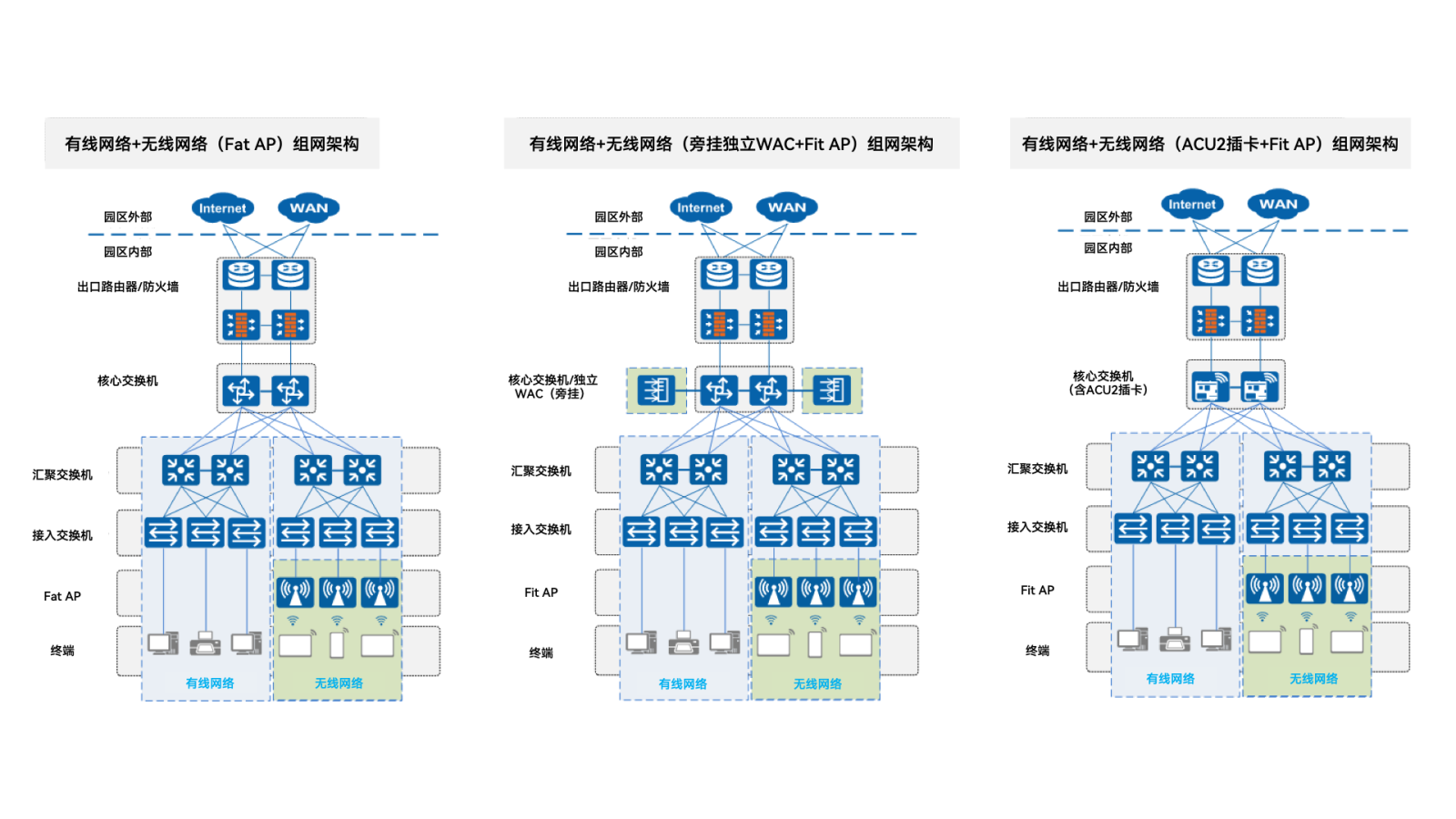

传统的有线无线园区网络部署经历三种架构：有线网络+无线网络（Fat AP）组网架构、有线网络+无线网络（旁挂独立WAC+Fit AP）组网架构、有线网络+无线网络（ACU2插卡+Fit AP）组网架构，如下图所示：
.png)
传统的有线无线园区网络部署
1.有线网络+无线网络（Fat AP）组网架构
2. 有线网络+无线网络（旁挂独立WAC+Fit AP）组网架构
3. 有线网络+无线网络（ACU2插卡+Fit AP）组网架构
华为有线无线深度融合也叫随板AC方案。这种方案不用独立WAC，也不用ACU2插卡，交换机本身就具备WAC能力，不仅可以处理有线报文，而且可以实现对CAPWAP报文的识别和处理，实现有线无线业务的真正融合。
有线无线深度融合是如何运行的
融合了AC功能的交换机也称为随板AC，随板AC的有线业务和无线业务可以统一在一台交换机进行管理、认证和策略控制，实现了真正的有线无线深度融合。
.png)

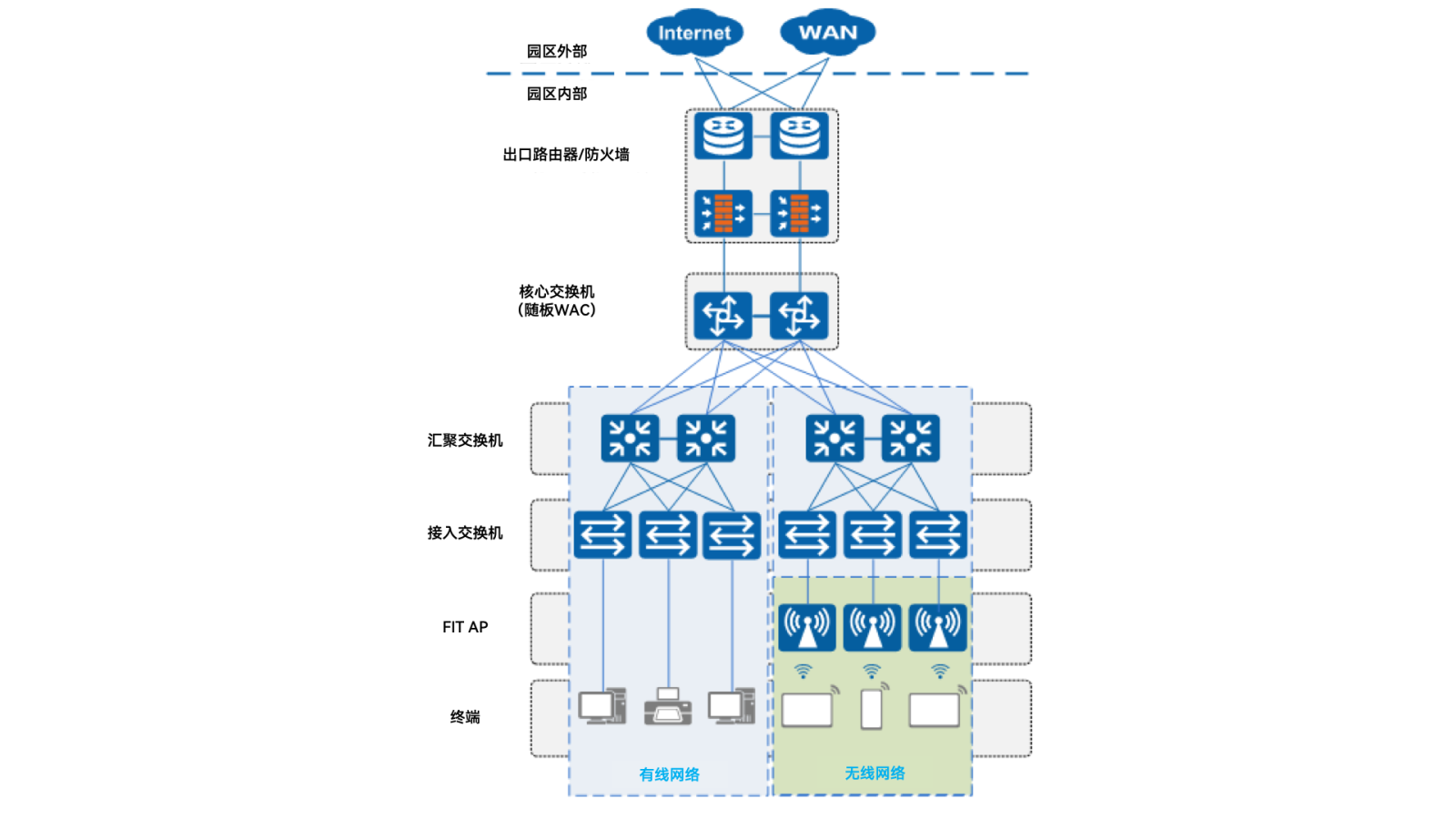

有线无线深度融合网络架构
随板AC可以识别无线报文，并对无线报文进行CAPWAP隧道的加封装和解封装。有线无线报文转发行为一致，所有的流量都直接在交换机处理，解决了无线流量集中转发情况下还要经过AC再绕回有线交换机转发的问题，同时也消除了无线流量转发瓶颈限制。随板AC的转发能力也大大提升，达到Tbit数量级，用户不需要单独购买AC设备或者插卡，既节省了投资又减少了故障点。
这样，在园区网络中不再像以前一样需要独立的AC设备或者AC插卡，只需要一台随板AC，即可融合实现AC能力，转发、控制、管理层面都融为一体。这种网元层面的融合很有效的解决了有线和无线网络独立控制和转发的现状，交换机的交换能力和可扩展性也完全消除了AC设备或AC插卡集中转发的流量瓶颈。
.png)

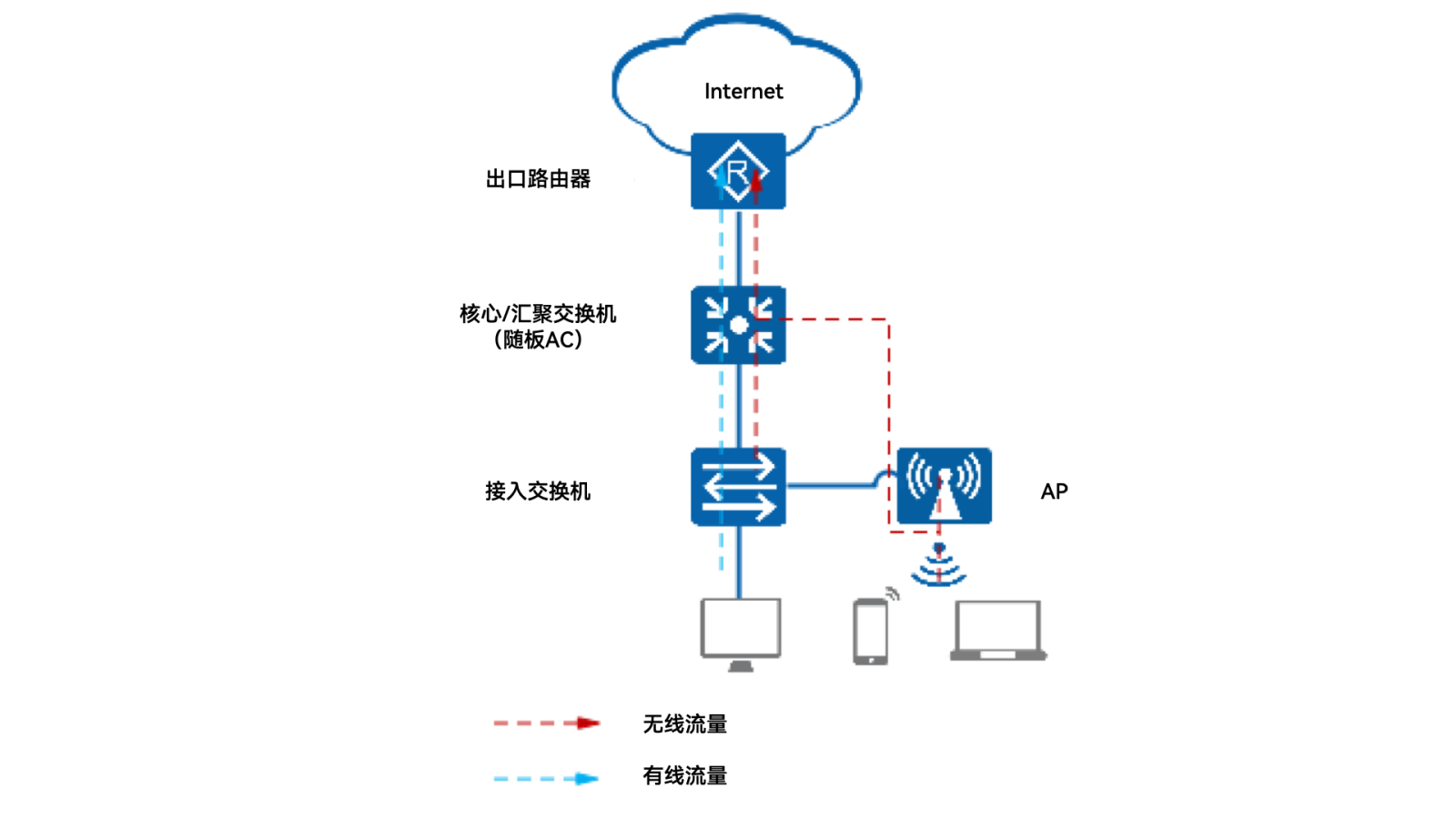

随板AC流量处理示意图
注：本文素材来自华为，版权归作者所有
